UL Quick Charge2.0認證技術

QuickCharge2.0術，其實就是結合了高通驍龍800系列芯片組的最新手機快速充電方案，將基于QuickCharge2.0即QC2.0協議規定的可以自適應輸出5V,9V或12V的墻上充電器對支持協議的手機等移動設備進行快速充電。quick charge2.簡稱為QC2.0認證。QC2.0快速充電技術的工作原理是在充電電流限額的情況下來增加輸出電壓，進而是最大充電功率進一步增加，使得充電時間大大縮短。并且分為A級和B級兩種行業標準。A標準：5V，9V和12V輸出電壓，B標準5V,9V,12V和20V輸出電壓。

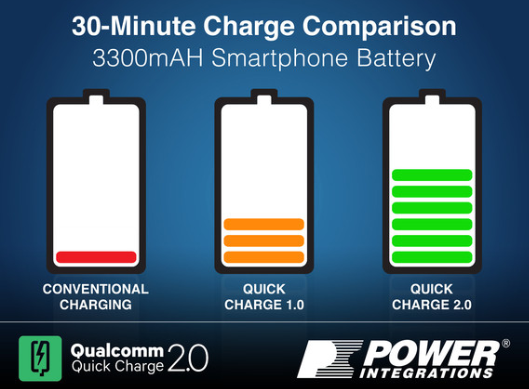

      高通Quick Charge2.0則在Quick Charge1.0的基礎上采取了新的規范，高通此次采用的是電壓與電流都進行增大的原理。其將充電電壓從 5V提高到9V，而充電電流則是由 1A提高到 1.6A。并且根據高通公司官方給出的實測案例，第二代Quick Charge技術能在30分鐘內為一款電池容量為3300mAH的智能手機充入60%的電量。 　　

     該Quick Charge2.0在技術上來說：同樣需要有加入了特殊芯片的充電器配合使用；而為了防止老版本手機在充電時被過大的電流燒毀，充電器當中還需要加入一個特殊的 IC芯片判斷開關；這個跟 OPPO原理的處理方式是相同的。 　

      快速充電Quick Charge2.0采用更加優化的電路設計，并且很好地融入到高通 驍龍800處理器芯片中。而采用Quick Charge2.0技術的電源適配器，則可以讓搭載驍龍800處理器的智能手機安全使用較大充電功率的充電器來為手機提速充電（高于平時手機的充電功率5W）。       為了更好的管控QC2.0的市場，2014年5月，高通正式授權美國實驗來執行，到目前為止，美國UL實驗室是唯一一家可以檢測QC2.0的實驗室，只有購買了高通的處理器，以及使用了這個方案的公司，才能向UL實驗室申請QC2.0認證，只有通過了QC2.0認證的測試，才能被正式授權在產品上打上LOGO。

      生廠商和方案商可以從國內的PI和IWATT兩家公司購買處理器，同時也會得到相應的方案。此方案為多USB輸出，一個口支持高通2.0，其余口輸出為5V3A。該圖片產品總功率設計24W。QC2.0口輸出電壓可以是5V,9V,12V,20V。植入高通800芯片的數碼產品通過協議自動提升至最大功率。通過制作一個USB公轉DC頭內置分壓電路可以觸發QC2.0口電壓為20V給大部分筆記本充電。

      眾所周知,手機等移動設備的功能越來越強,應用越來越多,使得電池容量越來越大,而由于USB線材及接口的通流限制，因此要實現更高功率輸入手機并同時提高電源的傳輸效率，充電器的更高電壓輸出成為一個必要的選項,一般傳統的充電器基本都是標稱電壓5V輸出，而這款具有QC2.0技術的HP-3008快充移動電源可自適應9V電壓輸出，甚至達到12V，所以提升了充電效能。

     運用Quick Charge 2.0技術，可以在90分鐘內充飽3080毫安培。雖然QC2.0技術只在目前最新三款手機上運用，但是對于世界第一大手機芯片公司高 通來說，QC2.0技術運用的市場前景不可估量。據專業人士透露，今后的驍龍800系列芯片組手機，其整合的電源管理IC都將支持Quick Charge 2.0技術，這對手機耗電快的商務人士、手游一族、電影控等群體，將帶來更快的充電體驗。
